机械剪板机系列
|
|
所属分类： 剪板机编 号： 4060032228规 格：详细规格面议 型 号：详细型号面议 产品价格： 面议 |
Q11-16X3200机械剪板机
钢厂用机械剪切线
Q11-50X3000钢厂专用剪板机
机械剪板机生产一角

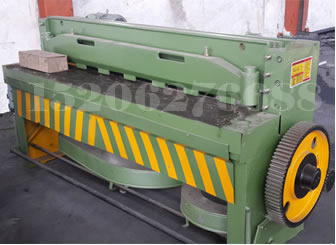

Q11-13X2500典型机械剪板机

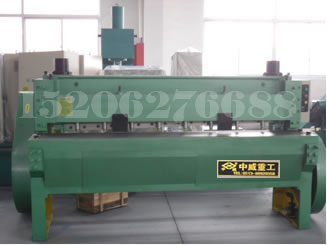

Q11-4X2000机械剪板机

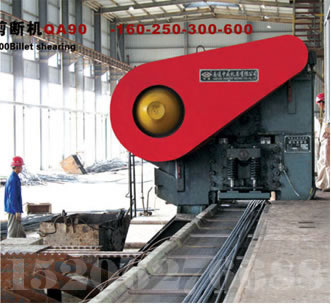

钢坯剪断机

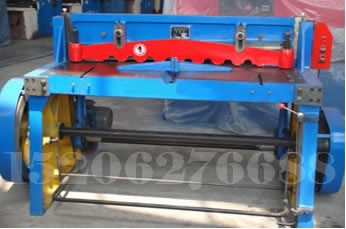

Q11-3X1600机械剪板机
Q11-3X1300机械剪板机

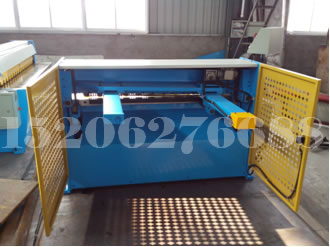

Q11-4X2000气动剪板机

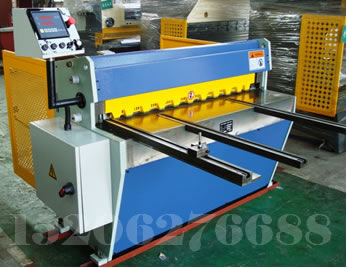

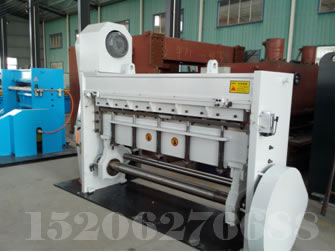

QHD-3X1300精密数显剪板机
QHD-3X1500精密剪板机
数显精密剪板机后背
Q11机械剪板机主要技术参数：
|
名称 |
Q11-12×3200 |
Q11-13×2500 |
Q11-16×2500 |
Q11-16×3200 |
Q11-20×2500 |
Q11-20×3200 |
Q11-25×2500 |
|
可剪板厚mm |
12 |
13 |
16 |
16 |
20 |
20 |
26 |
|
可剪板宽mm |
3200 |
2500 |
2500 |
3200 |
2500 |
3200 |
2500 |
|
满载复荷剪切次数min |
8 |
10 |
8 |
8 |
6 |
6 |
6 |
|
板料强度N/min |
≤450 |
≤450 |
≤450 |
≤450 |
≤450 |
≤450 |
≤450 |
|
剪切角 |
2°30′ |
3° |
3° |
2°30′ |
3° |
2°30′ |
3° |
|
工作台离地面高度mm |
678 |
678 |
678 |
700 |
700 |
800 |
900 |
|
电机功率kw |
15 |
15 |
18.5 |
22 |
30 |
30 |
45 |
|
后挡料范围mm |
600 |
460 |
460 |
650 |
650 |
650 |
650 |
|
喉口深度mm |
230 |
230(500) |
230 |
230 |
230 |
230 |
230 |
钢坯剪断机性能与特点
QA95-160-800钢坯剪断机，Q42系列开式剪断机，它适合于冶金、矿山、建筑、汽车制造等行业。以上机床通过调换刀片，可用于型材定尺剪切及扁钢、圆钢、方钢、角钢等各种规格的金属板材，特殊用途可代为设计。
钢坯剪断机技术参数：
|
规格型号 |
公称压力 |
刀口宽度 |
滑块行程 |
电机功率 |
剪切材料 |
|
kN |
mm |
mm |
kw |
方钢 |
圆钢 |
扁钢 |
|
QA95-160 |
1600 |
500 |
160 |
37 |
64 |
37 |
430×9 |
|
QA95-250 |
2500 |
500 |
100 |
45 |
80 |
45 |
430×15 |
|
QA95-350 |
3500 |
600 |
100 |
55 |
81×105 |
55 |
500×18 |
|
QA85-500 |
5000 |
800 |
120 |
75 |
81×140 |
75 |
700×20 |
|
QA95-800 |
8000 |
800 |
160 |
90 |
100×180 |
90 |
700×30 |
精密剪板机性能与特点：
本机床由配有电磁式盘形制动器的制动电机带动装有减速器的轴运转，受选择式脚踏开关的控制呈瞬时接合。一改传统机械剪板机的传动形式，是目前国内外一致 的 先进的小型剪板机之一。运用小剪切角度和倾斜的剪切方向，使加工件的弯曲变形降低到 低限度，刀片间隙的调整采用手动快调装置，非常简便地就能获得满意的刀片间隙，是金属非金属板材理想的剪切加工设备。
精密剪板机技术参数：
|
规格/参数 |
可剪板厚mm |
可剪板宽mm |
剪切角 |
行程次数1/mm |
后挡料范围mm |
后挡料高度mm |
电动机功率kw |
外形尺寸mm |
|
3.5*1250 |
3.5 |
1250 |
1°30' |
47 |
0-650 |
800 |
5.5 |
1860*2210*1180 |
|
3.5*1300 |
3.5 |
1300 |
1°30' |
47 |
0-650 |
800 |
5.5 |
1860*2210*1180 |
|
3.2*2000 |
3.2 |
2000 |
1°45 |
47 |
0-650 |
800 |
7.5 |
2624*2210*1180 |
|
2.5*2500 |
2.5 |
2500 |
1° |
47 |
0-650 |
800 |
7.5 |
3124*2210*1180 |
|
3.2*2500 |
3.2 |
2500 |
1°18' |
47 |
0-650 |
800 |
7.5 |
3124*2210*1180 |
|
3.5*3050 |
3.5 |
3050 |
1°30' |
47 |
0-650 |
800 |
9.0 |
3599*2448*1290 |
|
2.0*3660 |
2.0 |
3660 |
1°30' |
47 |
0-650 |
800 |
9.0 |
4200*2448*1240 |
由于产品在不断的改进中，如出与以上技术数据、配置、性能特点与产品实际数据有不一致处，应遵照双方的技术协议参数。不再另行通知。
