产品介绍
YZW28系列双动薄板拉伸液压机系列
所属分类:液压机(油压机)
编  号:4060043220
规  格:详细规格面议
型  号:详细型号面议
产品价格:面议

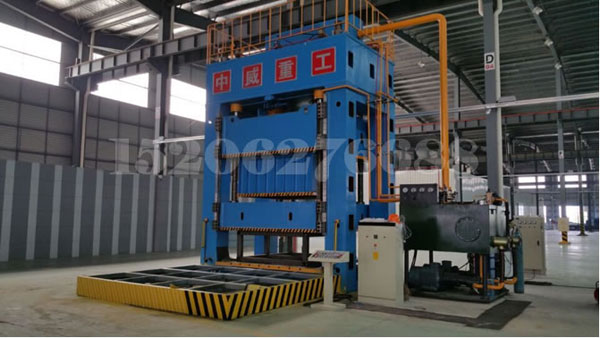

YZW28-框架式双动薄板拉伸液压机

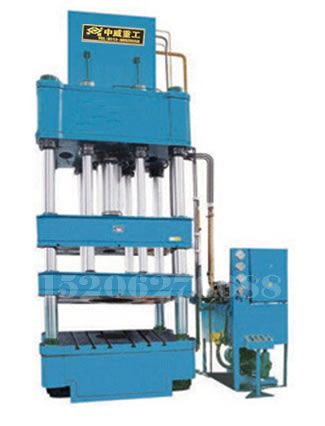

YZW28-四柱式双动薄板拉伸液压机

性能特点

计算机优化设计,机身可采用四柱式或框架式结构。四柱式结构,简单、经济、实用;框架式拉杆预紧结构,精度高,刚性好,四角八面导轨,导向精度高,抗偏载能力强;新型油缸密封元件,可靠性高、寿命长;移动工作台,方便模具更换;拉伸、压边滑块可通过定位销联为一体,实现单动工艺动作机液一体化安全装置,如油缸下腔支承回路,油缸上下腔互锁回路等安全性优越;进口PLC控制,工作灵敏高.
适用领域

本系列液压机适用于所有深拉伸工艺,特别适用以下领域:各类容器(不锈钢、铝、搪瓷浴槽压力容器,不锈钢洗涤槽);各种汽车覆盖零件;家用电器零件;厨房用具;拖拉机、摩托车、航天、航空表、化工等行业。
可选配附件:

.冲裁缓冲装置.滑块比例调速装置. 压边滑块比例调速装置. 光幕安全保护装置.油冷却装置模具保护装置. 位移传感装置. 触摸式工业显示屏. 打料装置(液压式或机械式) .换模用浮动导轨和滚动架模具快速夹紧机构.润滑装置。

技术参数:

参数名称

单位

双动薄板拉伸液压机

YZW28—63/100

YZW28—100150

YZW28—200300

YZW28—315400

YZW28—400630

YZW28—6301030

YZW28—12002000

公称力

KN

1000

1500

3000

4000

6300

10300

20000

拉伸力

KN

630

1000

2000

3150

4000

6300

12000

压边力

KN

300

500

1000

1000

2300

4000

8000

顶出力

KN

190

400

400

630

1000

2000

4000

液体 大工作压力

MPa

25

25

25

25

25

25

25

拉伸滑块行程

mm

500

600

700

800

800

1000

1500

压边滑块行程

mm

300

350

400

400

450

500

700

拉伸滑块尺寸

左右

mm

560

980

980

1260

1400

2500

3800

前后

mm

500

700

900

1160

1400

1500

1900

压边滑块尺寸

左右

mm

560

980

980

1260

1400

3200

4500

前后

mm

500

700

900

1160

1400

2200

2500

工作台尺寸

左右

mm

560

980

980

1260

1400

3200

4500

前后

mm

500

700

900

1160

1400

2200

2500

拉伸滑块开口高度

mm

1100

1300

1400

1500

1700

2200

2500

压边滑块开口高度

mm

700

800

900

1000

1100

1200

1800

拉伸滑块行程速度

空程下行

mm/s

120

100

100

100

100

150

180

工作

mm/s

20

15

15

10

10

10

15

回程

mm/s

80

80

80

80

80

100

120

机器外形尺寸

左右

mm

2600

3000

3300

3900

5600

5700

6400

前后

mm

1580

1510

3400

3500

3600

3800

3500

地面上高度

mm

3200

3165

4330

4680

5600

10300

11000

电机总功率

KW

7.5

11

22

22

44

60

160

备注

















由于产品在不断的改进中,如出与以上技术数据、配置、性能特点与产品实际数据有不一致处,应遵照双方的技术协议参数。不再另行通知。
