产品介绍
气动冲床系列
所属分类:冲床(液压冲床)系列
编  号:4060028210
规  格:详细规格面议
型  号:详细型号面议
产品价格:面议


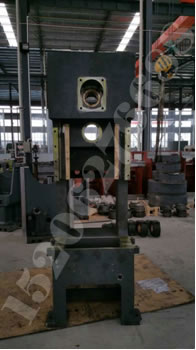

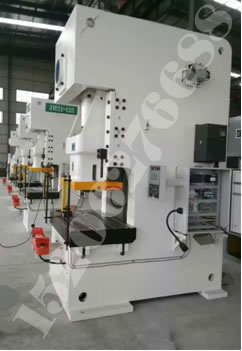

(高性能固定台机械压力机 JH21系列)

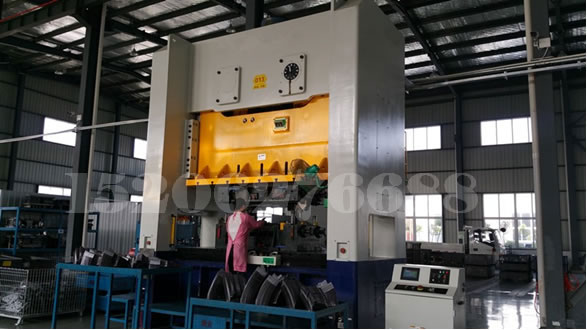

(JM36闭式双点压力机)



(细节注定品质)
特点与简介:
该系列压力机采用整体焊接结构,钢性好,动态精度高,宽敞的作业空间,广泛适用于精密加工以及自动化生产。
*钢板焊接机身,整体结构,变形小,钢度好。
*六面导轨,精度稳定性好。
*组合式气动摩擦离合器制动器,机动润滑。
*采用液压过载保护,电气采用PLC控制。
*可选配快速换模、气垫、光电保护装置、自动送料装置及变速装置。
JH21系列产品压力机是高性能压力机,整机引进台湾技术,全部采用计算机辅助优化设计,用PROE、Solidworks软件进行假设各种模拟负荷试验,破坏性试验,受力分析,进行了设计验证,每一规格产品经过了严格性能试验和可靠性试验来确认。机床体现了人-机环境的协调和一致性。
其结构特点和性能主要有以下几点:
(1)、整体造型美观,结构紧凑,占地面积小,体现了人-机环境的协调和一致性。
(2)、采用CAD优化设计的全钢焊接机身,刚性好,提高了加工的工件质量和模具的寿命。
(3)、滑块采用六面导轨,导轨与镶条采用特殊材料和特殊加工处理,导向长、耐磨损、精度高。球头采用软氮化处理。产品带液压过载保护,反应灵敏,动作简单可靠。产品配备电动调模装置,装模高度由电机调整,数值可以从数字式计数器中读出。
(4)、采用干式摩擦离合器-制动器,气弹簧连锁,传动平稳、噪音低、寿命长、精度高;该产品运动部件中摩擦副均经淬火或软氮化等特殊处理,延长和保证了机床的寿命。
(5)、机械、电气的设计与制造执行当前的国家标准,完全符合人、机安全和环保标准要求。根据人体工程原理设计的操作界面,操作者有较舒适的工作姿态。主要电器元件选用德国公司产品,该公司的产品完全按照德国公司标准制造,稳定、可靠。
(6)进口德国PLC装置,双手操作,气压保护等多种检测功能,并留有自动送料输出接口,便于搭载其它装置和周边设备,便于自动化和功能扩展。该系列压力机具有寸动、连续、单次,各动作相互联锁。
(7)、润滑主系统采用机动逐点打油。

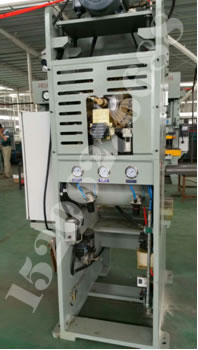

(8)、气动元件采用双联电磁阀。气动元件(油雾器、分水滤清器、调压阀)装于机身内侧,元件外层带金属保护罩。调节气压方便,气源处理性能好;双联电磁阀安全可靠。
(9)、滑块有平衡装置,平衡滑块重量,消除间隙,提高平稳性和精度。
(10)压力机电气控制部份设置 机械手接口,能实现多机连线自动化生产。
 部分型号详细参数 <Specifications>


                        型号Model

               技术参数 Technical Date

    Ltems



JH21-45



JH21-63



JH21-80



JH21-110



JH21-160



JH21-200

公称力Nominal Prcssure

-

KN

450

630

800

1100

1600

2000

公称力行程Nominal Pressure Stroket

-

Mm

3.2

4

4.5

5

6

6

滑块行程Slide Stroke Length

J

Mm

100

120

130

150

160

200

行程次数可选No of Strokes Perminute

固定Fixed

-

/SPIV

80

70

60

50

50

30

可调Vari-able

-

50-95

45-75

40-70

30-60

30-60

35-60

大装模高度Max Die Height

DH

Mm

270

300

330

350

400

450

装模高度调节量Die Height Adjustment

G

Mm

60

70

80

90

110

110

喉口深度Throat Depth

K

Mm

225

270

310

370

380

400

操作高度Operating Height

Z

Mm

900

900

900

900

900

900

立柱间距离Operating Height

R

Mm

500

560

600

650

780

820

可选配气垫Optional Cushion

压力Pressure

Mm

kg

45

60

60

100

145

145

行程Stroke

Mm

Mm

50

50

50

70

80

80



主电机Main Motor

型号Mode

Mm

Mm

Y112M-4

Y132S-4

Y132M-4

Y160M-4

Y160L-4

Y180L-4

功率Power

-

Mm

4

5.5

7.5

7.5

15

18.5

滑块电机Slide Motor

型号Mode

-

Mm

YPE500-4Z

YPE750-4Z



功率Power

-

kw

0.5

0.5

0.5

0.5

0.75

0.75



外形尺寸Overall Dimension

前后F.B.

B

Mm

1410

1615

1764

1931

2123

2177

左右L.R

A

Mm

1080

1200

1186

1378

1513

1540

高度Height

H

Mm

2300

2570

3085

3084

3300

3380

滑块底面尺寸Slide Bottom Surface Size

前后F.B

Q

Mm

340

400

460

520

580

590

左右L.R

P

Mm

410

480

540

630

800

800

模柄孔Stemhole

D

Mm

Φ50*60

Φ50*60

Φ50*80

Φ50*85

Φ65*90

Φ65*90

工作台板尺寸Bolster Surface Size

前后F.B.

F

Mm

440

500

600

600

740

780

左右L.R

E

Mm

810

850

1000

1000

1300

1400

厚度Thickness

T

Mm

110

115

140

160

165

170

落料孔Blanking holes

D

Mm

Φ150

Φ150

Φ150

Φ160

Φ180

Φ180

重量(约)GrossWeight

-

Kg

4200

5700

6900

10350

11800

13500

本产品保留产品技术和外观改进之权利,若有变更,恕不另行通知。We reserue the right to technical improvement and design modificationwrthout prior notice

 设备配置清单

序号

名称

产地或制造商

1

机身

钢板焊接,振动时效处理,整体退火处理。

2

工作台板

铸件,退火处理。

3

曲轴

锻件,表面淬火处理

4

飞轮

铸件,退火处理。

5

蜗轮

铜合金铸件

6

蜗杆

45钢,表面氮化处理

7

干式离合器制动器

上海鼎杰 或上海寓意

8

油浸闭式齿轮传动

自制

9

调模电机

盘式制动电机/北京 福特

10

油脂机动润滑系统

凯利或流遍

11

滑块气动平衡装置

无锡TFA(拓发)

12

电气PLC控制

德国西门子 或日本三菱

13

主要气动元件

SMC

14

主要电气元件

西门子

15

主要旋转密封件

台湾汉升

16

传动轴承

日本NSK

17

双联电磁阀

TACO/拓发

18

液压过载保护

日本昭和

主要电气元件明细

序号

名称

从属部件

产地或制造商

1

可编程逻辑控制器

电气系统

西门子

2

交流接触器、中间接触器

电气系统

西门子

3

热继电器、辅助接头

电气系统

西门子

4

控制按钮

电气系统

西门子

5

空气过滤减压阀

空气管道

浙江华能

6

电动机

传动系统

西门子

7

压力开关

空气管道

韩 国等

8

计数器

电气系统

国 产

9

双手按钮

电气系统

施耐德

10

电动油泵

润滑系统

凯利或流遍

特殊配置:(用户选用,应在合同中注明,费用另计。)
1.无级变频调速装置
2.气压式模垫装置
3.空气吹料装置
4.光电式安全装置
5.快速换模装置
6.自动送料装置
