主要用途

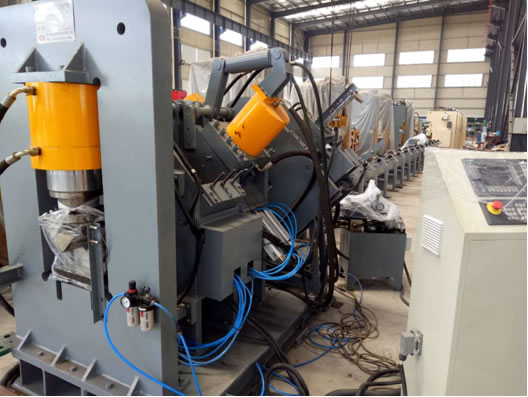

用于电力、电讯角钢塔进行角钢打字、冲孔、剪切、全自动化生产的专用设备

产品特点

■采用双储能器，加强型机身，数控技术，伺服电机送进，效率高，工件精度稳定。

■关键的液、气、电元件全部进口。

■编程简易且可以直接使用放样软件所生成程序数据。

■计算机为中文/英文界面，操作简易，可显示工件图形。

■上料、打字、冲孔、切断、下料，均自动进行成品采用启动反转下料，在减轻工人劳动强度方面优于其他厂家。

■编制程序时，只需键入工件尺寸、孔径、准距、工件数，工序可设定或用CAD/CAM直接转换。

■该机上安装托料和压料装置，能适应弯曲较大的角钢。

■打字单元采用闭式机身，钢性好。打字准距可随意设定。

■具有免切工能，可以加工定尺料。

■具有故障自我诊断功能。

主要技术参数

型号	SJHAP1412	SJHAP2020
加工角钢范围(mm)	56×56×4～140×140×12(Q420)	63×63×4～200×200×20(Q235-Aor16Mn)
大工件长度（m）	12	14
大冲孔(D×Tmm)	Ф26×12	Ф26×20
冲孔力(KN)	1000	1100
打字机	闭式	闭式
打字力(KN)	1030	1030
切断力(KN)	1800	1800
打印字头组数（个）	4	4
每组字头个数（个）	15	10/18
字头尺寸(mm)	14×10×19依用户要求	14×10×19依用户要求
准距调节范围(mm)	20～170（无级）	20～170无级
每侧冲头数（个）	3	3
角钢送进速度(m/min)	40	40
数控轴数（个）	3	3
切断方式	单刃剪切	双刃切断
编程方式	键盘输入，RS232接口输入，软盘输入，USB接口输入
外形尺寸（长×宽×高）(m.)	26000×7000×3000	32000×7000×3200
机床总功率(KW)	31.4	43.5
机器重(kg)	约16000	约18000
