1.机器主要技术参数

2.用途：

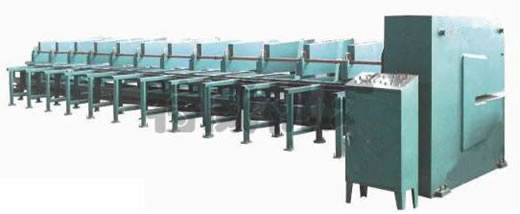

本机器是适用于板材特别是长板材的剪切加工，操作方便、剪切板材长度可任意调节，具有较高的劳动生产率。通过液压缸把需要剪切的板材压紧在行走装置上，在滚盘刀的旋转剪切下，板材随行走装置运行而剪切板材。压料时，将板材按要求尺寸斜放，可以剪锥度板材。因此，本机器广泛用于灯杆、容器、金属结构、船舶、日用五金、建筑等行业。

3.特点：

1.      滚盘刀装在两根主轴上，动力由电机通过减速机传动，速度随意调节，无噪音，操作简单。带动主副轴，刀盘对滚。刀盘由6CrWZSi材料制作，剪切强度高、机械性能好、使用寿命长。

2.      行走装置依靠滚轮，过渡滚轮在路轨上运行，由电机通过减速机驱动，运行平稳、传动可靠，速度与滚刀相配合，随意调节。板材通过多台液压缸将其压紧在运行装置上，确保剪切尺寸准确。

3.      行走装置采用厚钢板焊接，分体式结构方便设备的运输和安装。并可根据用户要求随意加长或缩短剪切长度。

4.      上料装置结构简单，配有4-5个挡料点，并有液压缸控制上料、退料，可随时变换需剪切的钢板厚度，梯形板材无需划线，直接剪切，劳动强度低、操作简单。

5.      在电器设计上，滚切头与行走装置分别控制，任意调节速度，且夹紧缸与驱动电机设有连锁动作，确保操作安全、方便、可靠。

4.主要配套件

序号

名称

规格

数量

1

油泵

25以上排量

1台

2

油泵电机

11kW

1台

3

齿轮泵

25以上排量

1台

4

齿轮泵电机

3kW

1台

5

行走减速机

NGW11

1台

6

滚剪头减速机

BWD220

2台

7

行走调速电机

4kW

1台

8

滚剪头电机

3kW

2台

9

上料装置电机

3kW

1台

10

圆刀

400*25

2片

11

密封件

全套密封件

1套

12

电器元件

1套

13

液压阀堆

专用系统

1套

14

压料和上料油缸

专用油缸

1套
