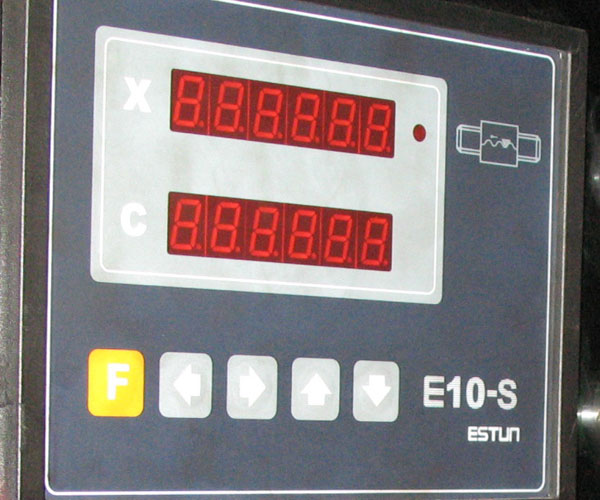

注：上图为剪板机数显E10系统
◆E20系列经济型剪折机床数控系统 |
|
双排12位LED显示
控制后挡料轴(X)和挡块轴(Y)
功能高度集成
自动进行快速移动低速
X/Y轴独立手动移动功能
Y轴控制精度0.01mm,X轴控制精度0.01mm
剪板机100道程序步,折弯机50道程序步
99次工步重复计数
剪切/折弯计数功能 |
多工步一次编程,程序自动运行功能
位置校正功能
断电记忆挡料和挡块位置、程序、参数
自动退让功能，避免后挡料与工件的干涉
单向定位功能，消除丝杆传动间隙
公/英制转换功能
硬件诊断功能
快速位置示教功能
自动/手动搜索考点功能 |
| |
|
|
| ◆剪板机数控系统Cybelec DNC 10 |
|
专为剪板设计的高可靠、高精度、高性能数控系统
显示屏：后部发光高反差液晶显示
X轴控制后挡料（分辨率0.1）
可根据金属板材加工的要求,自动计算有关刀片的间隙、剪切长度、上止点位置等。
剪板过程中，后挡料退让
综合测试监控
公英制转换
可任选的串行接口装置（RS232或RS422）
记忆量：产品储存36个顺充，内部储存100个顺序
QC12K系统配直流伺服电机编码器 |
| |
|
| ◆剪板机数控系统Delem DAC-310 |
|
DAC－310剪板机专用数控系统，采用最新电子技术，具有结构紧凑，功能完全等特点，为剪板机的后挡料、刀口间隙和剪程控制提供一套独特的解决方案。
后挡料轴控制方式，支持伺服电机控制、双速交流电机控制和变频调速控制。
根据具体应用，后挡料可选择双向定位或选择消除丝杠间隙的单向定位。
后挡料参考点可设定开机自动寻找或断电记忆后挡料位置。通过选择移动按键，选择两种速度手动移动后挡料。
高清晰的LCD显示，提供了清晰、快速、简单的编程便利。后挡料的实际位置值和编程值同时显示，程序计数的选件功能也可同时显示。
每一程序步提供工步链接、逃料距离、重复计数等设定。
DAC350剪板机数控系统
适用于全功能前送料或后挡料的剪板机的自动控制。
采用高清晰LCD显示，菜单式编程方式。
剪切角度、刀片间隙、剪程自动计算与控制。
采用绝对位置与相对位置编程。
自动搜寻参考点，也可设置记忆断电位置。
多个自定义辅助信号输出。
独特的手轮设置，方便机床的调整。
采用模块化结构，柔性定义或扩展X1-X2同步进给控制和输助Z轴控制。
自诊断程序。
单向定位与双向定位方式可选。
RS232串行接口
计数方式设定（增计数或减计数）
|
主要技术指标：
|
位置设定范围 0-16，000mm |
剪切计数 0-9999
|
|
位置校正(V6.4以上)
|
单步重复最大 999 |
|
退让距离范围 0-999.99mm |
语言选择 |
|
功能设制输出 F1-F4 |
材料选择（4种） |
|
剪切角度设定 0-45° |
电源 20-32VDC/1A |
|
刀口间隙范围 0-9.99mm |
光电隔离输入 0-24VDC |
|
剪程控制范围 0-999mm |
光电隔离输出 0-24VDC |
|
可控制直流电机、交直流伺服电机（+/- 10v 输出），双速电机 |
|
5V或12V单相编码器最高计数频率：50kHz
|
E10剪折机床专用数显装置
继E20经济型数控系统投入市场,受到广大用户欢迎后，E10数显装置也已问世，该产品为用于剪折机床特有需求的数显产品，在保证工作精度的基础上与传统的数显相比，性价比高，外观漂亮（与E20的大小、外型基本一致），数字显示亮度强，还有一些特有的功能，例如：软限位功能、时间继电器功能等。欢迎选购！
附：基本功能：

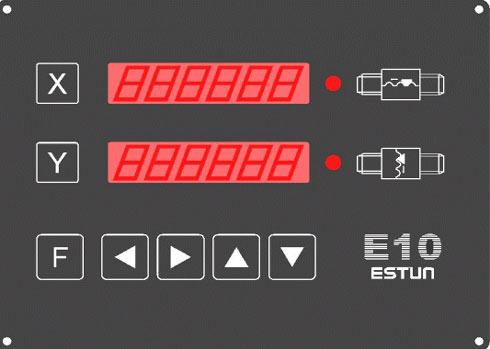

E10-D 折弯机专用数显装置
X/Y双轴集成一体数显装置
X/Y轴丝杆螺距误差自动补偿
X轴未单向定位丝杆间隙警告
Y轴丝杆传动间隙自动补偿
X/Y轴软限位
二组内置时间继电器
自由设置比例因子
公英制转换
断电记忆
E10-S 剪板机专用数显装置
剪切计数
X轴丝杆螺距差自动补偿
X轴未单向定位丝杆间隙警告
X轴轴软限位
一组内置时间继电器
自由设置比例因子
断电记忆
公英制转换
轴的参数：
X轴行程范围：0-999999mm/inch
Y轴行程范围：0-999999mm/inch
X轴的显示精度：0.1mm/inch
Y轴的显示精度：0.01mm/inch
