产品介绍

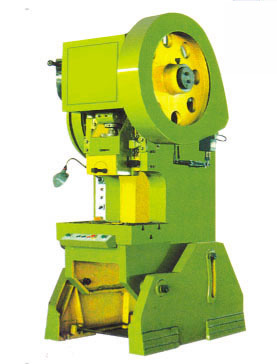

J23系列冲床

所属分类：冲床（液压冲床）
编　　号：1110009176
规　　格：不限
型　　号：J23
产品价格：面议

主要技术参数 Specification
项目名称 Item		单位 Unit	J23-6.3	J23-10B	J23-16B	J23-25B	JC23-25	J23-40	JC23-40	J23-63	JC23-63	JC23-80
公称力 Nominal Pressure		千牛 kN	63	100	160	250	250	400	400	630	630	800
公称力行程 Nominal Pressure Stroke		毫米 mm	2	2	5	4	4	5	7	8.5	8.5	9
滑块行程 Stroke Length		毫米 mm	35	60	70	70	65	90	80	120	120	130
行程次数 No. of Strokes per minute		次 / 分 SPM	170	130	120	110	55	45	45	50	50	50
最大装模高度 Max. Die Height		毫米 mm	120	130	160	175	220	240	255	270	270	270
装模高度调节量		毫米 mm	30	35	60	60	55	80	65	80	80	80
Die Height Adjustment		毫米 mm	30	35	60	60	55	80	65	80	80	80
喉深 Throat Depth		毫米 mm	110	130	160	190	200	250	250	260	260	260
工作台板	前后 F.B.	毫米 mm	200	240	300	360	370	460	460	480	480	500
Bolster Surface	左右 L.R.	毫米 mm	310	360	450	600	560	700	700	710	710	720
工作台孔尺寸 Bed Opening	前后 F.B.	毫米 mm	110	100	110	160	200	150	250	200	200	200
	左右 L.R.	毫米 mm	160	180	220	250	290	300	360	340	340	340
	直径 Dia.	毫米 mm	140	130	160	200	260	200	320	250	250	250
滑块底面	前后 F.B.	毫米 mm	120	150	180	185	220	260	260	272	272	272
Slide Surface	左右 L.R.	毫米 mm	140	170	200	260	250	300	300	320	320	320
模柄孔尺寸 Stem hole		毫米 mm	Φ30X55	Φ30X55	Φ40X60	Φ40X60	Φ40X60	Φ50X70	Φ50X70	Φ50X80	Φ50X80	Φ50X70
立柱间距离		毫米 mm	150	180	220	260	270	300	340	350	350	350
Distance between Uprights		毫米 mm	150	180	220	260	270	300	340	350	350	350
垫板厚度		毫米 mm	30	50	60	60	50	80	65	90	90	90
Thickness of Bolster		毫米 mm	30	50	60	60	50	80	65	90	90	90
机身最大可倾角		角度 degree	45	30	35	30	30	30	30	30	30	20
Max. Inclinable Angle		角度 degree	45	30	35	30	30	30	30	30	30	20
主电机 Main Motor	型号 Model		Y90S-6	Y90L-6	Y100L-6	Y112M-6	Y100L1-4	Y112M-4	Y132S-4	Y132M2-6	Y132M2-6	Y160M-6
主电机 Main Motor	功率 Power	千瓦 kW	0.75	1.1	1.5	2.2	2.2	4	5.5	5.5	5.5	7.5
外型尺寸 Overall Dimension	前后 F.B.	毫米 mm	780	915	1140	1400	1345	1720	1721	1810	1810	1810
	左右 L.R.	毫米 mm	570	752	905	900	950	1335	1335	1350	1350	1300
	高度 Height	毫米 mm	1503	1690	1890	2100	2130	2488	2488	2740	2740	2760
重量 Weight		千克 kg	440	660	1070	1980	2000	3575	3894	4400	4400	5170

以上参数如有修改恕不另行通知
