产品介绍

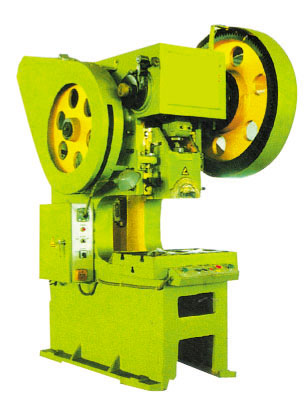

J21S系列冲床

所属分类：冲床（液压冲床）
编　　号：1110009175
规　　格：不限
型　　号：J21S
产品价格：面议

性能与特点：

J21S系列压力机是加大喉口深度的开式固定台压力机，工作空间大，广泛适用于大尺寸板料的冲压加工。均采用钢板焊接机身，强度和刚度都很高，J21S-6.3~125A是在J21系列压力机基础上演变而来，采用刚性转键式离合器，操作维修方便；其中J21S-25A~125A均装有紧急制动装置，能使滑块急停在0°~15°范围内，JF21S-110~200是在JF21系列同型号压力机的基础上演变而来，采用曲轴纵放结构、气动摩擦离合器、六面体矩形导轨、上提式气动平衡装置等，可方便搭配各种冲压周边设备，属于深颈系列的高档机型。
技术参数：

名称	J21S-10	J21S-16	J21S-25A	J21S-35A	J21S-40A	J21S-60A
KN	100	800	1000	1000	1250	1600
公称力行程　　　　mm	2	5	6	6	6	6
滑块行程　　　　　mm	60	130	140	140	140	160
行程次数　　　　　min-1	145	45	38	55	38	40
机身工作台孔尺寸 (直径×前后×左右) mm	ф280×220 × 380	ф280×220 × 380	ф320×250 × 420	ф320×250 × 420	ф320×250 × 420	370×570
工作台板厚度　　　 mm	100	100	120	120	120	150
滑块底面尺寸（前后×左右）　　mm	280×380	280×380	420×560	420×560	420×560	580×770
模柄孔尺寸（直径×深度）　　 mm	ф60×75	ф60×75	ф60×80	ф60×80	ф60×80	ф65×90
立柱间的距离　　　 mm	410	410	580	550	580	730
电动机　　型号	Y160M-6	Y160M-6	Y160M-6	Y132M-4	Y160L-6	Y180L-6
电动机　　功率　　ＫＷ	7.5	7.5	7.5	7.5	11	15
外形尺寸　　　　　 mm （长×宽×高）	1610×1470 ×2790	1925×1470 ×2675	2060×1600 ×3000	1960×1335 ×2850	1960×1335 ×2850	2280×1550 ×3290 <, SPAN style="FONT-FAMILY: 宋体; COLOR: #ffcc00; FONT-SIZE: 9pt" lang=EN-US>
净重／毛重　　　　 mm	5800/6300	5400/6000	10000/11200	9000/10200	11000/12000	16000/17300

以上参数如有修改恕不另行通知
