产品介绍

普通、数控液压闸式剪板机

所属分类：剪板机系列 > 液压闸式剪板机
编　　号：1110059165
规　　格：不限
型　　号：QC11Y系列
产品价格：面议

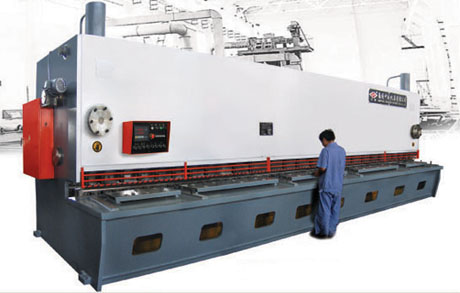

（QC11Y-20X6000液压闸式剪板机）

性能与特点：

◆   第二代液压剪板机。

◆ 机架采用整体焊接结构，并经消除应力处理，刚性好，精度保持性长久。

◆   采用先进的集成式液压系统，机器工作性能稳定、可靠。

◆   采用三点支承滚动导轨，消除支承面间隙，使剪切质量得到保证。

◆ 刀片间隙采用手动、电动调整，刻度、数显示值迅速，准确，方便。

◆   矩形刀片，四个刃口均可互换使用，使用寿命长。

◆ 剪切角可调，减少板料扭曲变形，提高制件质量。

◆   上刀架采用内倾结构设计，便于落料，提高了制件的精度。

◆ 具有长度定尺和分段剪切功能，可实现寸动。

◆ 机动后挡料，数字显示。

◆   后挡料，自动退让。

主要配置：

● 液压部分：配国内知名厂家液压系统、主要阀件配济宁泰丰或北京华德

● 配国内名牌内啮齿轮泵（上海诚捷或上海航发）

● 配国内名牌油缸、主要密封件为华尔卡或鼎基、西门子电气元件

● 电气部分：配SNC18数显、配西门子贝得主电机

● 其他主要部分：配上海刀片、配前托架

● 数控剪板机配：进口荷兰数控系统、德国博士液压系统

主要技术参数：☞

规格型号	可剪板厚(mm)	可剪板宽(mm)	行程次数 (time/min)	后挡料行程(mm)	剪切角度(°)	工作台高度(mm)	电机功率(kw)
Q11Y 6×2500	6	2500	16～35	20～600	30′-1°30′	800	7.5
Q11Y 6×3200	6	3200	14～35	20～600	30′-1°30′	800	7.5
Q11Y 6×4000	6	4000	10～30	20～600	30′-1°30′	800	7.5
Q11Y 6×5000	6	5000	10～30	20～800	30′-1°30′	900	11
Q11Y 6×6000	6	6000	8～5	20～800	30′-1°30′	1000	11
Q11Y 8×2500	8	2500	14～30	20～600	30′-2°	800	11
Q11Y 8×3200	8	3200	12～30	20～600	30′-2°	850	11
Q11Y 8×4000	8	4000	10～25	20～600	30′-2°	900	11
Q11Y 8×5000	8	5000	10～25	20～800	30′-2°	1000	15
Q11Y 8×6000	8	6000	8～20	20～800	30′-2°	1050	15
Q11Y 12×2500	12	2500	12～25	20～800	30′-2°	840	15
Q11Y 12×3200	12	3200	12～25	20～800	30′-2°	900	15
Q11Y 12×4000	12	4000	8～20	20～800	30′-2°	940	15
Q11Y 12×5000	12	5000	8～20	20～1000	30′-2°	1000	22
Q11Y 12×6000	12	6000	6～20	20～1000	30′-2°	1060	30
Q11Y 16×2500	16	2500	12～20	20～800	30′-1°30′	840	22
Q11Y 16×3200	16	3200	12～20	20～800	30′-1°30′	900	22
Q11Y 16×4000	16	4000	8～15	20～800	30′-1°30′	940	22
Q11Y 16×5000	16	5000	8～15	20～1000	30′-1°30′	1000	30
Q11Y 16×6000	16	6000	6～15	20～1000	30′-1°30′	1100	37
Q11Y 20×2500	20	2500	10～20	20～800	30′-3°	900	30
Q11Y 20×3200	20	3200	10～20	20～800	30′-3°	950	30
Q11Y 20×4000	20	4000	8～15	20～800	30′-3°	1100	30
Q11Y 20×5000	20	5000	8～15	20～1000	30′-3°	1100	37
Q11Y 20×6000	20	6000	6～15	20～1000	30′-3°	1200	37
Q11Y 25×2500	25	2500	8～15	20～800	30′-1°30′	900	37
Q11Y 25×3200	25	3200	8～15	20～800	30′-1°30′	950	37
Q11Y 25×4000	25	4000	6～12	20～1000	30′-1°30′	1100	37
Q11Y 32×2500	32	2500	6～12	20～1000	30′-4°	1000	55
Q11Y 32×3200	32	3200	8～12	20～1000	30′-4°	1100	55
Q11Y 40×2500	40	2500	4～10	20～1000	30′-4°	1200	55
Q11Y 40×3200	40	3200	4～10	20～1000	30′-4°	1200	55

由于产品在不断的改进中，如出与以上技术数据、配置、性能特点与产品实际数据有不一致处，应遵照双方的技术协议参数。不再另行通知。

添加时间：2013-02-23　　浏览次数：1192
