性能与特点:

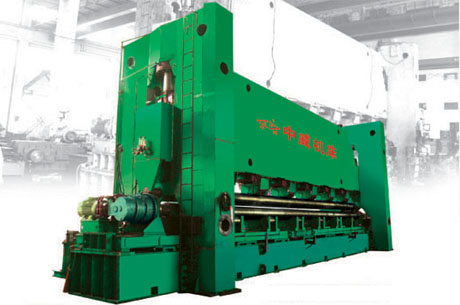

该机结构型式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过液压缸内的液压油作用于活塞杆而获得,为液压传动;两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩;在两下辊下部设有多组托辊,以提高下辊的刚度,并可进行垂直调节;在上辊的上部设有刚性大梁,在大梁与上辊之间设有多组托辊,以提高上辊的刚度;适用于超宽圆弧形零件的卷制。
技术参数:
规格型号 |
最大卷制厚度(mm) |
最大卷制宽度(mm) |
主电机功率(kw) |
W11HNC-20×8000 |
30 |
8000 |
55 |
W11SNC-25×12000 |
25 |
12000 |
90 |
W11SNC-30×12000 |
30 |
12000 |
110 |
W11SNC-30×16000 |
30 |
16000 |
2×75 |
W11SNC-40×18000 |
40 |
18000 |
2×90 |
W11SNC-40×21000 |
40 |
21000 |
2×90 |
